XGN15-12箱型固定式户内交流金属封闭环网柜

XGN15-12箱型固定式金属封闭开关柜(简称环网柜)适用于交流50HZ,10KV的网络作为开断负荷和短路及关合短路电流用。本环网柜配用手动、电动弹簧机构来操作负荷开关,接地开关和隔离开关配用手动操作机构。

XGN15-12箱型固定式户内交流金属封闭环网柜
  • 产品概述
  • 性能特点
  • 产品型号
  • 使用环境
  • 执行标准
  • 产品方案
  • 订货须知
  • 产品概述

         XGN15-12户内箱型固定式交流金属封闭开关设备,系三相交流50Hz ,额定电压12kV的户内配电装置(以下简称开关柜)。是一种以SF6 负载开关作为主开关的金属封闭开关设备,其整个柜体采用空气绝缘。结构紧凑简单、操作灵活、安装方便。广泛使用于工矿企业、高层建筑、住宅小区、学校等作为10KV电力配电系统环网供电和终端配电之用。

  • 性能特点

          XGN15-12户内箱型固定式交流金属封闭开关设备,系三相交流50Hz ,额定电压12kV的户内配电装置(以下简称开关柜)。是一种以SF6 负载开关作为主开关的金属封闭开关设备,其整个柜体采用空气绝缘。结构紧凑简单、操作灵活、安装方便。广泛使用于工矿企业、高层建筑、住宅小区、学校等作为10KV电力配电系统环网供电和终端配电之用。

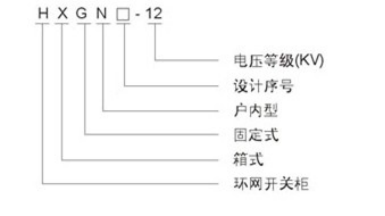

  • 产品型号


  • 使用环境

      环境温度:-10℃~+40℃;

      相对湿度:<85%,不凝露;

      海拔高度:低压不超过2000m,高压不超过1000m(超过时须特殊设计);

      安装地点:垂直倾斜度不超过50,无火灾、爆炸危险、导电尘埃、腐蚀性气体及剧烈振动。


  • 执行标准

            装有ZFN25-10/630型真空负荷开关的环网柜应能满足ZFN25-10/630型真空负荷开关的所有相应的技术要求。

    装有FN12-10/630型压气式负荷开关的环网柜应能满足FN12-10/630型压气式负荷开关的所有相应的技术要求。


  • 产品方案

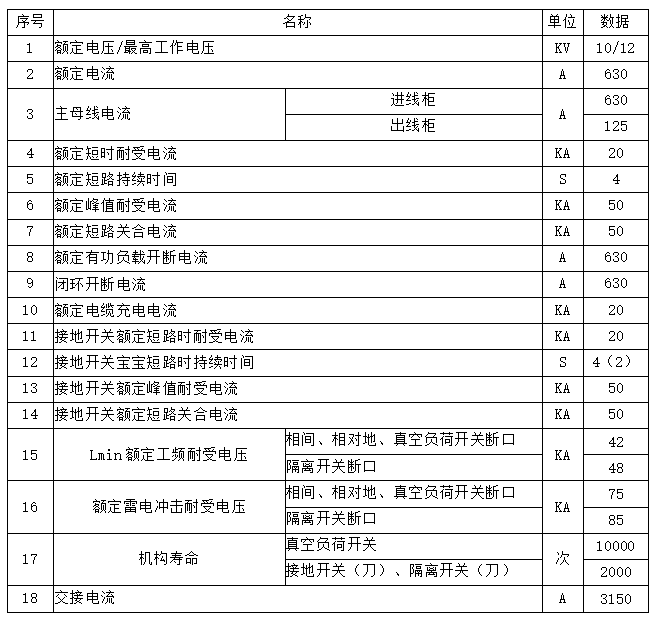

    技术参数


  • 订货须知

    a:一次系统排列图

    b:二次原理图

    c:环网柜的型号和方案号

    d:柜内需装元件的型号规格和数量

    e:柜体颜色等要求
