XGN2-12箱型固定式户内交流金属封闭开关柜(10kV)

XGN2-12箱型固定式金属封闭开关设备是一种箱型固定式金属封闭开关设备。

XGN2-12箱型固定式户内交流金属封闭开关柜(10kV)
  • 产品概述
  • 性能特点
  • 产品型号
  • 使用环境
  • 执行标准
  • 产品方案
  • 订货须知
  • 产品概述

          XGN2-12箱型固定式金属封闭开关设备用于三相交流50Hz、3.6、7.2、12kV单母线及单母线分段系统中作为接受与分配电能之用,特别适合于频繁操作的室内场合。

  • 性能特点

    1.柜体采用角钢焊接,也可采用型钢栓接,外敷钢板结构。
    2.柜体有母线室、断路器室、继电器室和电缆室四个独立的隔室组成,各室之间有金属封板隔开。
    3.盖板和门均为钢板弯制,在正常操作和维护时,按正常操作程序不需使用工具可以打开门;在正常操作和维护时,不使用工具不能打开盖板。
    4.断路器固定安装在设有压力释放通道的断路器隔室内。
    5.进出线方式可从柜顶架空进出线,也可从柜底电缆进出线。
    6.开关柜为双面维护,不靠墙安装,在断路器室和电缆室均安装有照明灯。
    7.前门的下方有与柜宽方向平行的接地铜排,以使每柜安全可靠地接地。

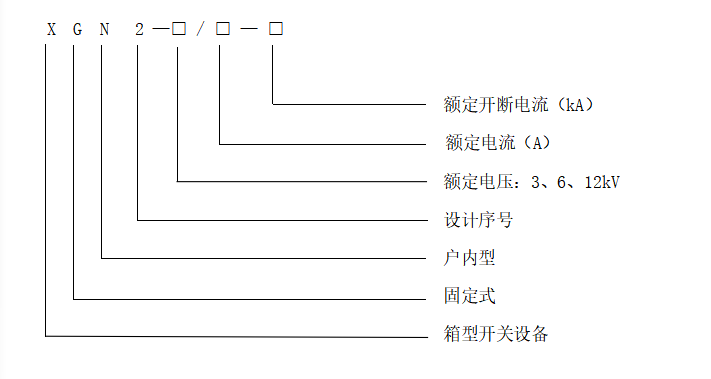

  • 产品型号


  • 使用环境

      环境温度:-10℃~+40℃;

      相对湿度:<85%,不凝露;

      海拔高度:低压不超过2000m,高压不超过1000m(超过时须特殊设计);

      安装地点:垂直倾斜度不超过50,无火灾、爆炸危险、导电尘埃、腐蚀性气体及剧烈振动。


  • 执行标准

      GB7251           《低压成套开关设备和控制设备》

      GB3906-2006      《3.6kV~40.5kV交流金属封闭开关设备和控制设备》

      GB 17467-2010     《高压∕低压预装式变电站》

      GB/T19826-2005    《电力工程直流电源设备通用技术条件及安全要求》


  • 产品方案

    技术规格

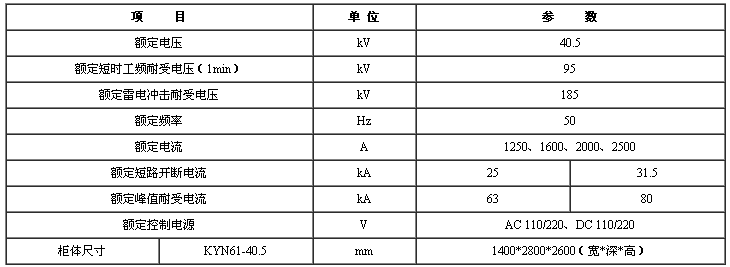

    35kV高压开关柜技术规格表:

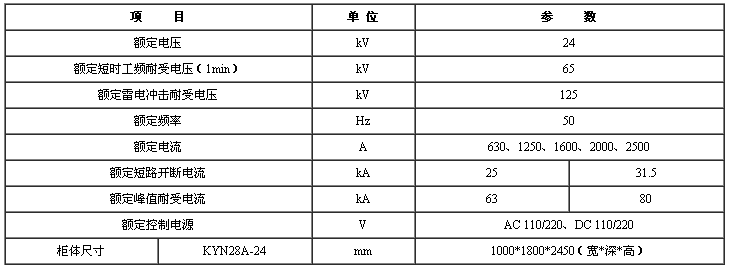

    20kV高压开关柜技术规格表:

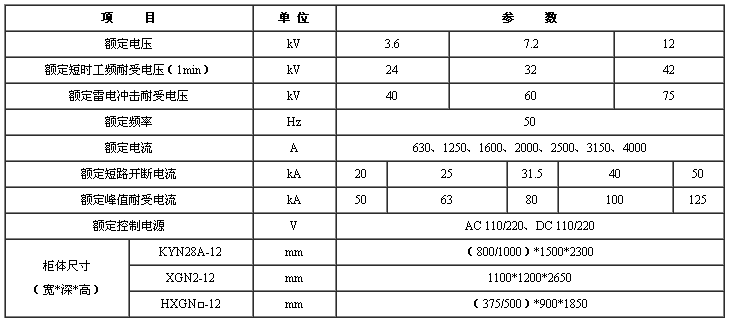

    10kV高压开关柜技术规格表:

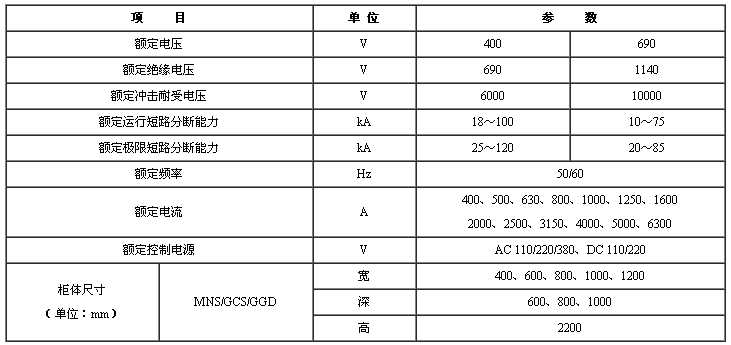

    0.4kV低压开关柜技术规格表:


  • 订货须知

          订货时须提供系统容量、系统电压、配电方案、功能要求、配置要求等。
