SDKQ型高压电抗软起动装置

高压电抗软起动装置,采用高压电抗起动器,串联于电机的起动回路中,起到限制电机起动电流,减少电网系统电压波动的目的。

SDKQ型高压电抗软起动装置
  • 产品概述
  • 性能特点
  • 产品型号
  • 使用环境
  • 执行标准
  • 产品方案
  • 订货须知
  • 产品概述

    高压电抗软起动装置,采用高压电抗起动器,串联于电机的起动回路中,起到限制电机起动电流,减少电网系统电压波动的目的。

               适用于交流50Hz,电压为6KV~10KV,额定功率250KW~6300KW的鼠笼型异步电动机的起动,广泛应用于钢铁、化工、冶金、水利等行业。


  • 性能特点

         本起动柜在起动过程中,起动电流可控制在额定电流的3~5倍,根据负荷的轻重选择抽头,调整阻抗。允许连续起动2~3次,但每次起动间隔时间不少于120秒,起动可靠、使用寿命长、免维护。

         本起动柜设有机旁和远控两种控制模式并预留相应接口,同时提供起动、运行、故障等多种状态信号(无源节点)。

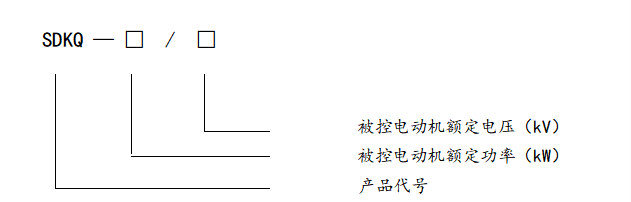

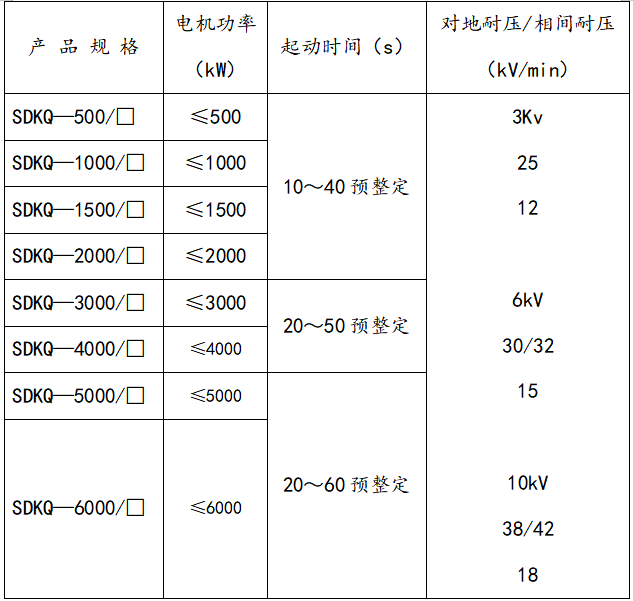

  • 产品型号


  • 使用环境

    1、环境温度:上限+40℃,下限-25℃;

    2、海拔高度不超过1000m;

    3、相对湿度:日平均值不大于95%,月平均值不大于90%;

    4、水蒸气压:日平均值不大于2.2×10‾³Mpa;

    5、地震裂度不超过8度;

              6、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。


  • 执行标准

    本起动柜符合国家标准GB3906-1991《3~35KV交流金属封闭开关设备》的要求,并且有两部提出的“五防”闭锁功能。


  • 产品方案

  • 订货须知

    1. 所配电机型号、额定功率、额定电压、额定电流、定子接法(Y  )、星点可否打开;

    2.电机拖动负载特性;

    3.订购的产品型号、规格、数量;
