SZUQ系列自耦降压软起动装置

SZUQ系列自耦降压软起动装置不同于水阻、电抗、固态的限制电流幅值并消耗电源侧供给能量的起动方式,自耦变压器在起动的过程中扮演着能量传递的角色,除去自耦变压器自身的电磁转换和传递效率损耗,其能够将电源侧供给的绝大部分能量都传输到电机端,从而使得电机端的实际获得同等转矩的情况下,电源端输出的电能要低于其他软起动方式。

SZUQ系列自耦降压软起动装置
  • 产品概述
  • 性能特点
  • 产品型号
  • 使用环境
  • 执行标准
  • 产品方案
  • 订货须知
  • 产品概述

    SZUQ系列自耦降压软起动装置不同于水阻、电抗、固态的限制电流幅值并消耗电源侧供给能量的起动方式,自耦变压器在起动的过程中扮演着能量传递的角色,除去自耦变压器自身的电磁转换和传递效率损耗,其能够将电源侧供给的绝大部分能量都传输到电机端,从而使得电机端的实际获得同等转矩的情况下,电源端输出的电能要低于其他软起动方式。


  • 性能特点

    1、同等电机输出转矩的情况下,起动电流倍数更小;

    2、同等电源输出能量的情况下,电机端获得的起动转矩更大;

    3、起动重复性好,起动过程发热量较其他方式小;

    4、工频电源起动,无谐波产生源;

    5、起动电流平滑,无畸变抖动现象;

    6、操作简单,使用维护方便;

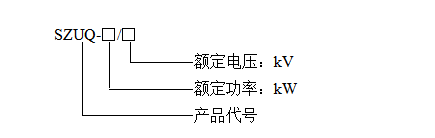

  • 产品型号


  • 使用环境

            环境温度:-10℃~+40℃;

      相对湿度:<85%,不凝露;

      海拔高度:不超过1000m(超过1000m须特殊设计);

      安装地点:垂直倾斜度不超过50,无火灾、爆炸危险、导电尘埃、腐蚀性气体及剧烈振动。


  • 执行标准

    《电力变压器电源装置和类似产品的安全       GB19212.14-2007

    3.6 kV-40. 5 kV 交流金属封闭开关设备和控制设备》  GB3906-2020

    《高压开关设备和控制设备标准的共用技术要求》   GB/T 11022-2011

    技术规格

    产品型号

    适配功率(kW)

    外形尺寸(mm)

    备注

    W

    D

    H

    SZUQ-400/

    400kW/

    1200

    1500

    2300

    一面柜

    SZUQ-500/

    500kW/

    1200

    1500

    2300

    一面柜

    SZUQ-630/

    630kW/

    1200

    1500

    2300

    一面柜

    SZUQ-800/

    800kW/

    1200

    1500

    2300

    一面柜

    SZUQ-1000/

    1000kW/

    1200

    1500

    2300

    一面柜

    SZUQ-1250/

    1250kW/

    1200

    1500

    2300

    一面柜

    SZUQ-1400/

    1400kW/

    1200

    1500

    2300

    一面柜

    SZUQ-1600/

    1600kW/

    1200

    1500

    2300

    一面柜

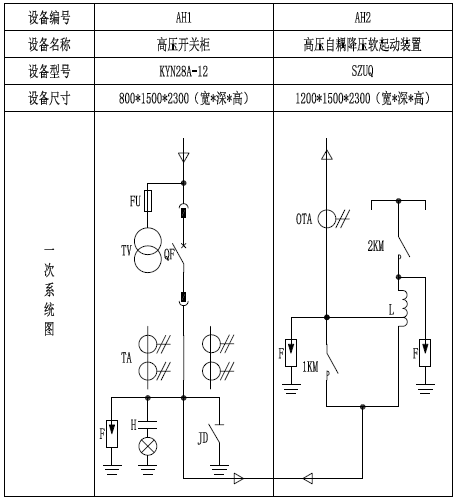

  • 产品方案


  • 订货须知

    1、订货时必须提供准确的电机堵转电流倍数,以确保定制产品的匹配度;

    2、柜体尺寸和电机规格为标准产品参数,实际以具体签订合同为准;
