SCKQ系列磁控软起动装置

SCKQ系列磁控软起动装置是在笼型电机的定子回路串入阻抗可以平滑改变的自励式磁控电抗器,通过闭环控制系统,自动调整自励控制绕组中直流电流的大小,磁控电抗器的阻抗在预定的时间内由大到小自动无级减小,使电机端电压逐渐上升至全压,实现电动机软起动。

SCKQ系列磁控软起动装置
  • 产品概述
  • 性能特点
  • 产品型号
  • 使用环境
  • 执行标准
  • 产品方案
  • 订货须知
  • 产品概述

      SCKQ系列磁控软起动装置是在笼型电机的定子回路串入阻抗可以平滑改变的自励式磁控电抗器,通过闭环控制系统,自动调整自励控制绕组中直流电流的大小,磁控电抗器的阻抗在预定的时间内由大到小自动无级减小,使电机端电压逐渐上升至全压,实现电动机软起动。减少了电机起动时对电网、电机本身、相连设备的电气及机械冲击。广泛应用于各种大中型高压电动机的降压软起动。

  • 性能特点

            自励式电抗器,不需大容量励磁电源;

      采用紧耦合结构,可控性好,阻抗可调至初始阻抗的2%;

      采用专门的滤波装置,无谐波污染;

      先进的磁屏蔽技术,无漏磁;

      采用国内领先的计算机仿真技术,使整个起动过程可预测、可控制、可调整;

      可选择三种起动电流曲线:恒流、斜坡、突跳,以满足不同工况的要求;

      友好的人机界面,起动参数的设定、调整灵活,方便查阅起动历史曲线;

      起动电流可在1.5Ie~3.5Ie任意选择(视负载不同),起动时可确保电网压降最小,无二次浪涌电流冲击;

      起动时电机均匀加速,无机械冲击;

      重复使用性好,起动性能不受环境温度影响;

      免维护,使用寿命长;

      可实现软停止(可选)。


  • 产品型号


  • 使用环境

         环境温度:-10℃~+40℃;

      相对湿度:<85%,不凝露;

      海拔高度:不超过1000m(超过1000m须特殊设计);

      安装地点:垂直倾斜度不超过50,无火灾、爆炸危险、导电尘埃、腐蚀性气体及剧烈振动。


  • 执行标准

           Q/WKRR3-2002    《磁控软起动装置》

      GB/T3979-1991    《3-35kV交流金属封闭开关设备》

      GB/T3979-1989    《电控设备,第二部分:装有电子器件的电控设备》

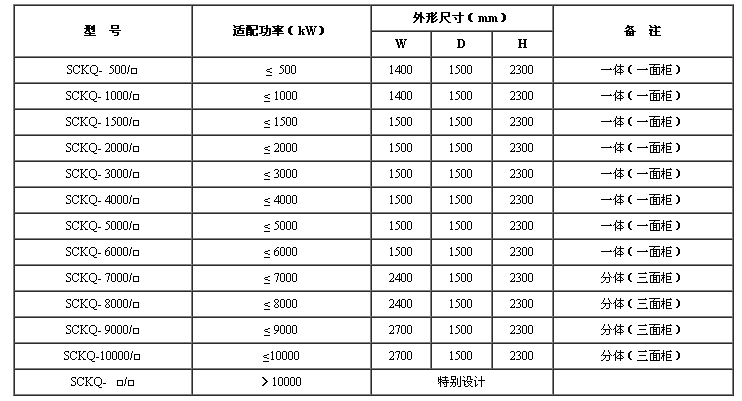

    技术规格



      6kV/10kV高压磁控软起动装置

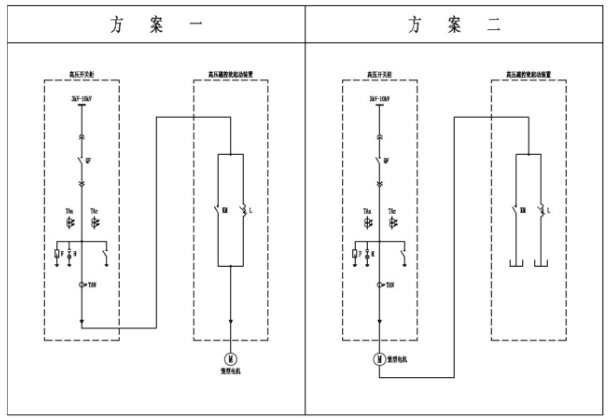

  • 产品方案


  • 订货须知

         订货时须提供电机型号、额定功率、额定电压、额定电流、负载类型等信息。
